前言

通过之前的【Mac逆向工程-入门1】我们对Mac逆向有一定的认识。

大致思路：

界面分析 -> 动态分析 -> 静态分析 -> 动态库注入 ->打包重新签名等。

目录

–

汇编知识

1、寄存器（又称缓存）

寄存器是有限存贮容量的高速存贮部件，它们可用来暂存指令、数据和地址。

一般寄存器:AX、BX、CX、DX

AX:累积暂存器，BX:基底暂存器，CX:计数暂存器，DX:资料暂存器。

EAX 是”累加器”(accumulator), 它是很多加法乘法指令的缺省寄存器。

EBX 是”基地址”(base)寄存器, 在内存寻址时存放基地址。

ECX 是计数器(counter), 是重复(REP)前缀指令和LOOP指令的内定计数器。

R0-R3:用于函数参数及返回值的传递，调用函数的时候，参数先从R0依次传递。

R4-R6, R8, R10-R11:没有特殊规定，就是普通的通用寄存器。

R7:栈帧指针(Frame Pointer)，相对与SP，R7就是栈底，在进入新一个栈帧之后先把原来的R7压栈，然后R7保存当前SP。

R9:操作系统保留。

R12:又叫IP(intra-procedure scratch ), 要说清楚要费点笔墨，参见http://blog.csdn.net/gooogleman/article/details/3529413

R13:又叫SP(stack pointer)，是栈顶指针。

R14:又叫LR(link register)，存放函数的返回地址。

R15:又叫PC(program counter)，指向当前指令地址。

CPSR:当前程序状态寄存器(Current Program State Register)，在用户状态下存放像condition标志中断禁用等标志的。

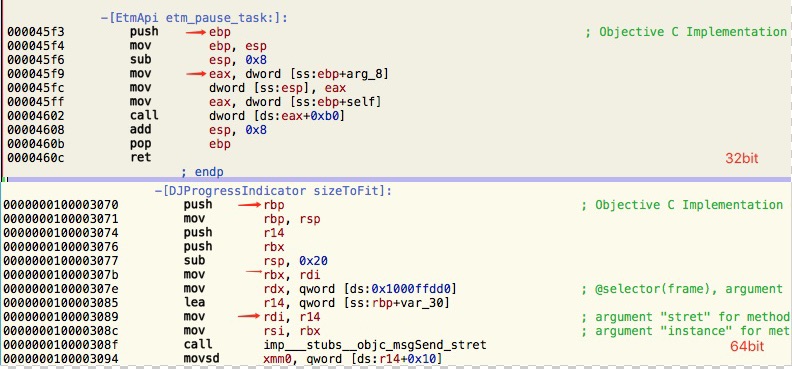

对于x86架构，字母e用作名称前缀，指示各寄存器大小为32位；对于x86_64寄存器，字母r用作名称前缀，指示各寄存器大小为64位。

是64位,相对32位的x86来说,标识符发生了变化,比如:从原来的ebp变成了rbp。

总结:

X86-64有16个64位寄存器，分别是：rax，rbx，rcx，rdx，esi，edi，rbp，rsp，r8，r9，r10，r11，r12，r13，r14，r15。

其中：

  • rax(accumulator): 可用于存放函数返回值。
  • rbp(base pointer): 用于存放执行中的函数对应的栈帧的栈底地址。
  • rsp(stack poinger): 用于存放执行中的函数对应的栈帧的栈顶地址。
  • ip(instruction pointer): 指向当前执行指令的下一条指令。
  • rdi，rsi，rdx，rcx，r8，r9 用作函数参数，依次对应第1参数，第2参数。。。
  • rbx，rbp，r12，r13，14，15 用作数据存储，遵循被调用者使用规则，简单说就是随便用，调用子函数之前要备份它，以防他被修改。
  • r10，r11 用作数据存储，遵循调用者使用规则，简单说就是使用之前要先保存。

2、常用指令

  • mov（数据传送指令）

    c语言里的赋值

    在汇编语言中，MOV指令是数据传送指令，也是最基本的编程指令，用于将一个数据从源地址传送到目标地址（寄存器间的数据传送本质上也是一样的）。其特点是不破坏源地址单元的内容。

    MOV   R0,R1 ; // R0 = R1;

    mov扩展 (原码，补码，反码，溢出，零标志位等)。

    比如10的原码就是00001010,+10的原码是00001010,最高位的0代表 这个数是正数(最高位就是符号位). -10的原码就是10001010,最高位的1代表这个数是负数。

    +10的原码是00001010,那他的反码,补码都和原码相同 也是00001010,原因是正数的原 反 补码相同。

    -10的原码是10001010,那他的反码是11110101,也就是符号位不变,其他位0变1,1变0. 他的补码是在反码的基础上,最低位加1,也就是11110110。

    mov.w .w只是强调是32位架构。

    movs是mov的扩展，最后字母s代表影响标志位。

  • lea （数据传送指令）

    将源操作数、即存储单元的有效地址（偏移地址）传送到目的操作数，同mov指令类似。

    当源操作数很简单的情况下，完全可以用mov指令代替lea指令，如lea esi,Buffer，完全可以用指令mov esi,offset Buffer代替；但当源操作数稍微复杂一点的话，单用mov指令就代替不了了，至少要用到算术运算指令。指令集中提供lea指令，就是为了减少这些计算上的麻烦。

    lea   edx,   [ebx+eax*4+3]

  • call（调用指令）

    常见的CPU的CALL指令的功能，就是以下两点：

    • 将下一条指令的所在地址（即当时程序计数器PC的内容）入栈。

    • 并将子程序的起始地址送入PC（于是CPU的下一条指令就会转去执行子程序）。

  • je jne jb jg jmp 等（跳转指令）

    if (a == b) // 相当于je
if (a != b) // 相当于jne
if (a > b) // 相当于jg
if (a < b) // 相当于jb

  • test

    测试一方寄存器是否为空。

    test ecx, ecx
jz somewhere

如果ecx为零，设置ZF零标志为1，Jz跳转
test       rbx, rbx
je         0x10000ac78
if（self） {
}

  • sub(subtract减法指令)

    sub ax,bx ;//ax = ax - bx

  • add（加法指令）

    add ax,bx

  • ret（返回指令）

    相当于return。

实例：

push　　　　ebp　　　　　　　　　　　　　;ebp入栈　  压入函数调用方的EBP，Old EBP
mov　　　　　ebp,　esp　　　　　　　　;因为esp是堆栈指针，无法暂借使用，所以得用ebp来存取堆栈　  令当前EBP指向栈顶，此时的栈顶指向Old EBP
sub　　　　　esp,　0xxxxx　　　　　　　　;开创了一个新的栈帧，而大小是0xxxxx个字节　  在栈上开辟一些空间，存放局部变量等

add　　　　　esp,　0xxxxx　　　　　　　　;堆栈使用完毕，“还”回0xxxxx个字节给系统　
mov　　　　　esp,　ebp　　　　　　　　;恢复esp的值　
pop　　　　　ebp　　　　　　　　　　　　　;ebp出栈　
ret　

调用一个函数时，先将堆栈原先的基址（EBP）入栈，以保存之前任务的信息。然后将栈顶指针的值赋给EBP，将之前的栈顶作为新的基址（栈底），然后再这个基址上开辟相应的空间用作被调用函数的堆栈。函数返回后，从EBP中可取出之前的ESP值，使栈顶恢复函数调用前的位置；再从恢复后的栈顶可弹出之前的EBP值，因为这个值在函数调用前一步被压入堆栈。这样，EBP和ESP就都恢复了调用前的位置，堆栈恢复函数调用前的状态。

3、Hopper出的伪代码分析

#define LOWORD(l)           ((WORD)((DWORD_PTR)(l) & 0xffff))
#define HIWORD(l)           ((WORD)((DWORD_PTR)(l) >> 16))

这是windef.h头文件中对宏LOWORD和HIWORD的定义。

作用分别是取出无符号长整型参数的高16位和低16位。

因为一个长整型占32位，其中高低16位的值可能有不同的意义，需要通过这2个宏分别取出来使用。取出来的结果是一个无符号短整型的值。

其原理正如定义那样，取低16位的宏LOWORD使用按位与操作符与数字0xffff运算，而数字0xffff是一个低16位全为1的数字，那么对其位与操作可以得到参数的低16位。

而取高16位的宏HIWORD则更简单，只需将参数右移16位，剩下的就是原高16位的值了。

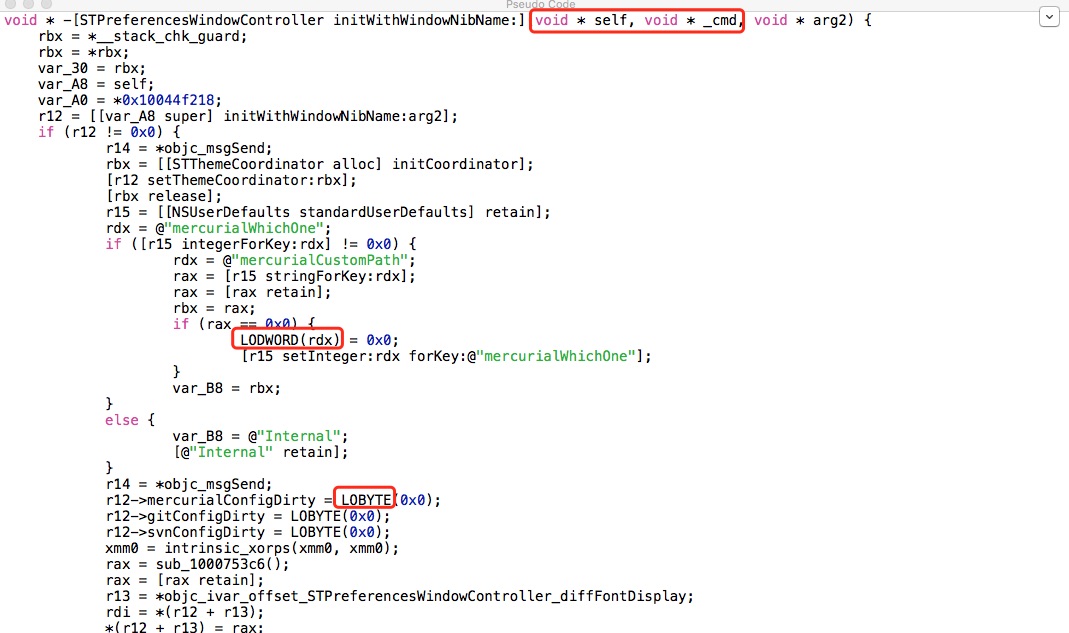

Objective-C的编译器在编译后会在每个方法中加两个隐藏的参数:

  • 一个是_cmd，当前方法的一个SEL指针。

  • 另一个就是用的比较多的self，指向当前对象的一个指针。

    NSLog(@"%@",NSStringFromSelector(_cmd));

总结：

LOWORD()得到一个32bit数的低16bit。

HIWORD()得到一个32bit数的高16bit。

LOBYTE()得到一个16bit数最低（最右边）那个字节。

HIBYTE()得到一个16bit数最高（最左边）那个字节。

跟踪方法

我们hook主要是hook方法，然后找到执行的方法中去做我们想做的事情。

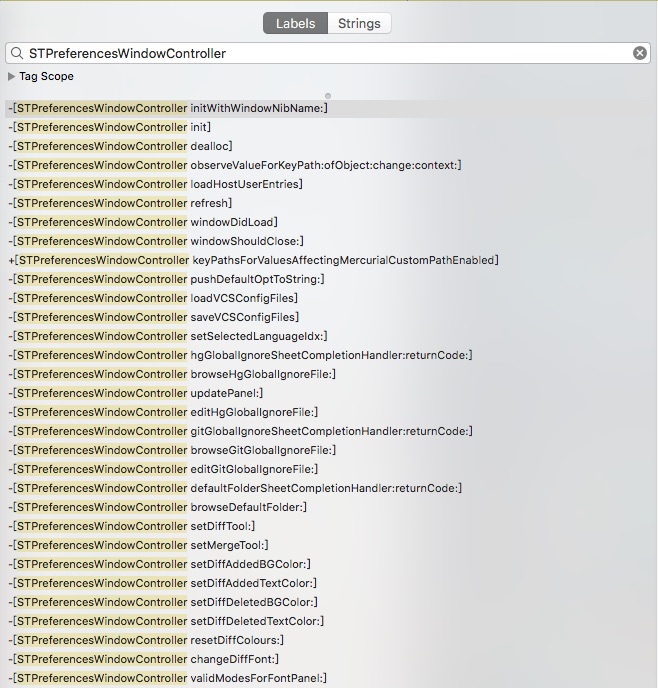

如何快速定位某个Class执行到的方法？

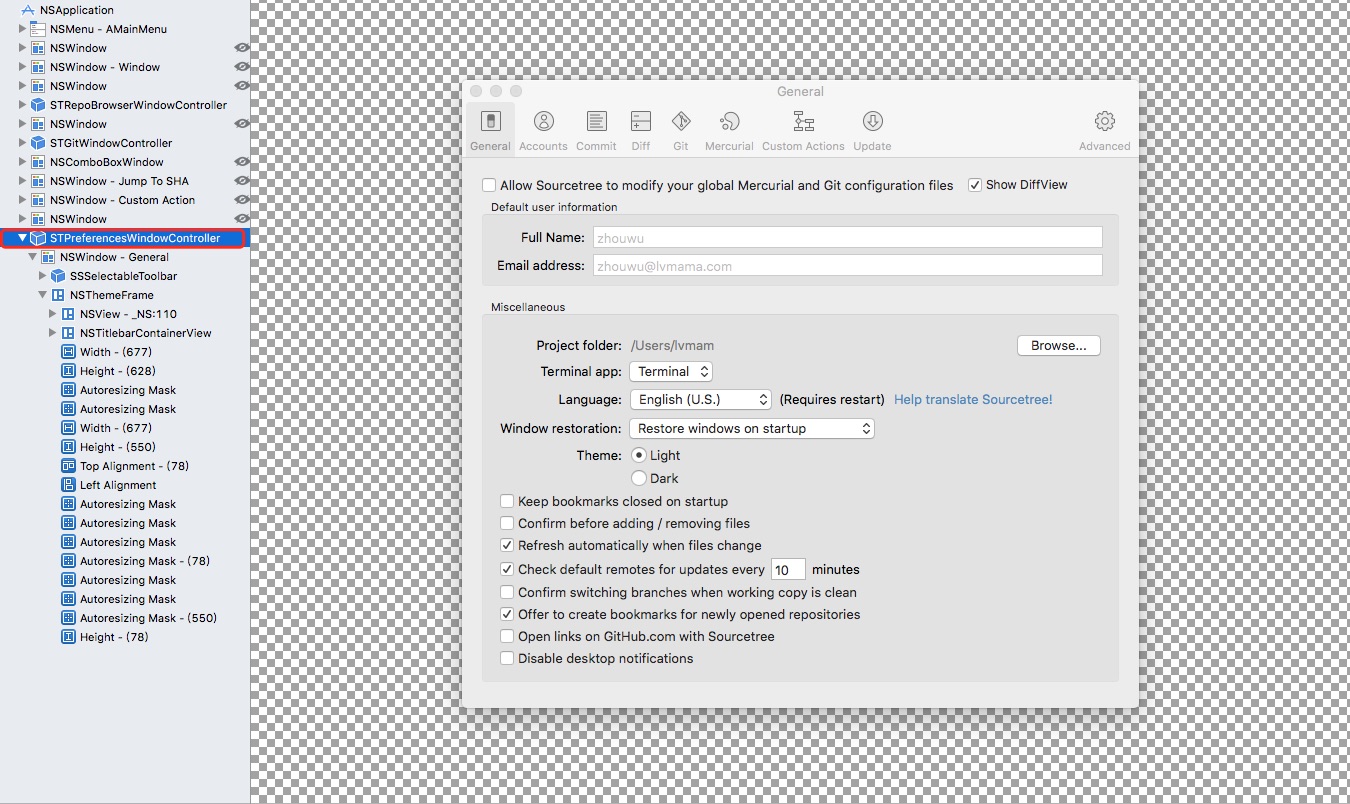

1、我一般先用界面工具Interface Inspector先找到当前的Class

2、查找当前执行的方法（核心）

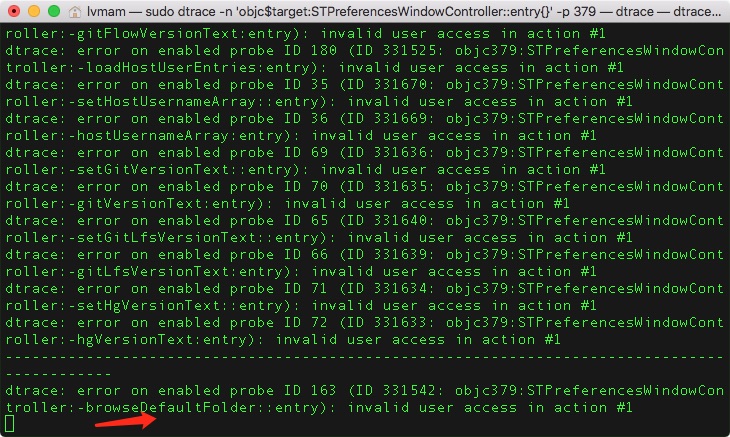

  • dtrace（建议）

    可以通过它来监控应用程序或者内核的调用。

    格式：

    sudo dtrace -n ‘objc$target:ClassXX::entry{}’ -p 进程id（PID））

    示例：

    sudo dtrace -n ‘objc$target: STPreferencesWindowController::entry{}’ -p 6840

    安装: // 安装时间较长

    git clone git://github.com/frida/frida.git
cd frida
make

点击了设置页面的browse...按钮

触发的方法是：

browseDefaultFolder:方法。

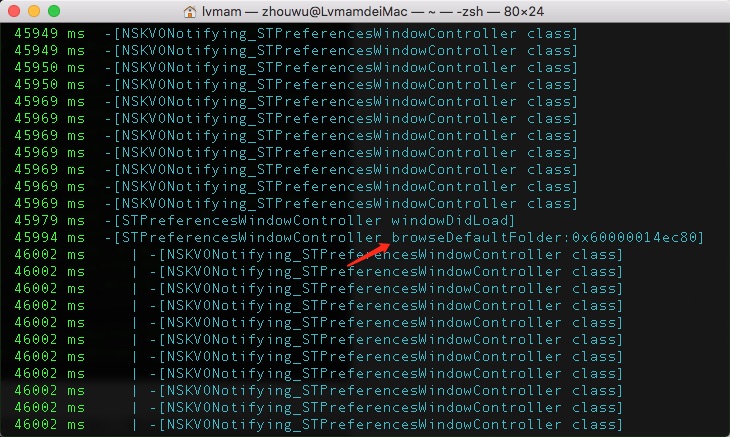

  • frida(不建议使用，打印的太频繁)

    可以通过这个工具来跟踪指定方法或者指定类的调用过程。

    格式：

    frida-trace -m "-[ClassXX *]" 程序名称

    示例：

    frida-trace -m “-[STPreferencesWindowController *]” Sourcetree

    安装:

    sudo easy_install pip // 先安装pip
sudo pip install frida

  • lldb

    通过打断点去调试出信息日志。

  • 猜

资源文件

由于使用的技术是通过动态库的方式植入到应用中，但动态库即使你在拖入的时候勾选了target，但实际查看时是没有被勾选的，也就是说通过动态库的方式是打包不进去资源文件。

如何把资源文件实践在应用中？

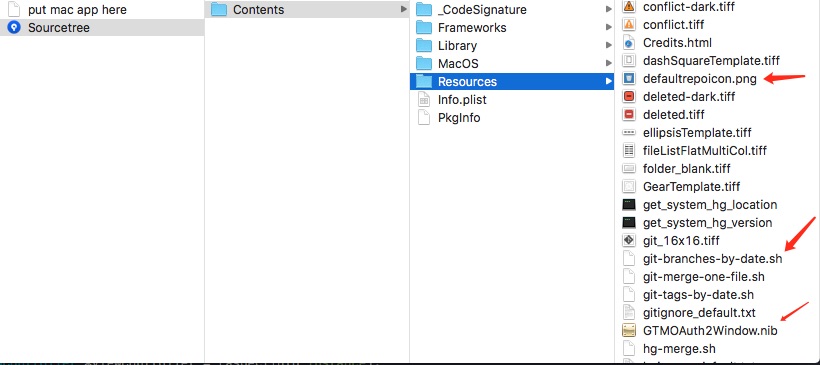

查看应用:

xx/Contents/Resources

发现Resources文件夹存放的都是资源文件。

直接把需要的资源文件拖进去如何？

1、图片、plist等资源直接拖进去是可行的。

2、xib文件直接拖进去是不能被找到的，原因是打包后的xib文件成了nib文件。

如何成为nib文件？

随便建个Mac应用，在Resources找到这个nib,然后再拖入到需要显示的应用中即可。

当然你也可以通过绝对路劲的方式去载入，这种方式不灵活也不方便。

总结

  • 如果想研究汇编里面指令知识，最好写个Demo然后Hopper分析里面的代码。

  • 通过动态库注入的方式修改应用，一般是先找到当前页面的Class,然后找到执行的方法。

  • 修改执行的操作可以通过Hopper软件,Modify -> Assemble Instruction…或Window/Hexadecimal Editor直接双击修改执行的指令或通过hook的方式（常用方式）去修改。

  • 对于一些资源文件的载入需要拖入到xx/Contents/Resources文件夹中即可。

  • 通过hook方式，一般采用分类的方式为某个Class添加方法或属性。
